Alles over tijd‑wegdiagrammen binnen projectbeheersing

Inzicht in planning, tijd én locatie

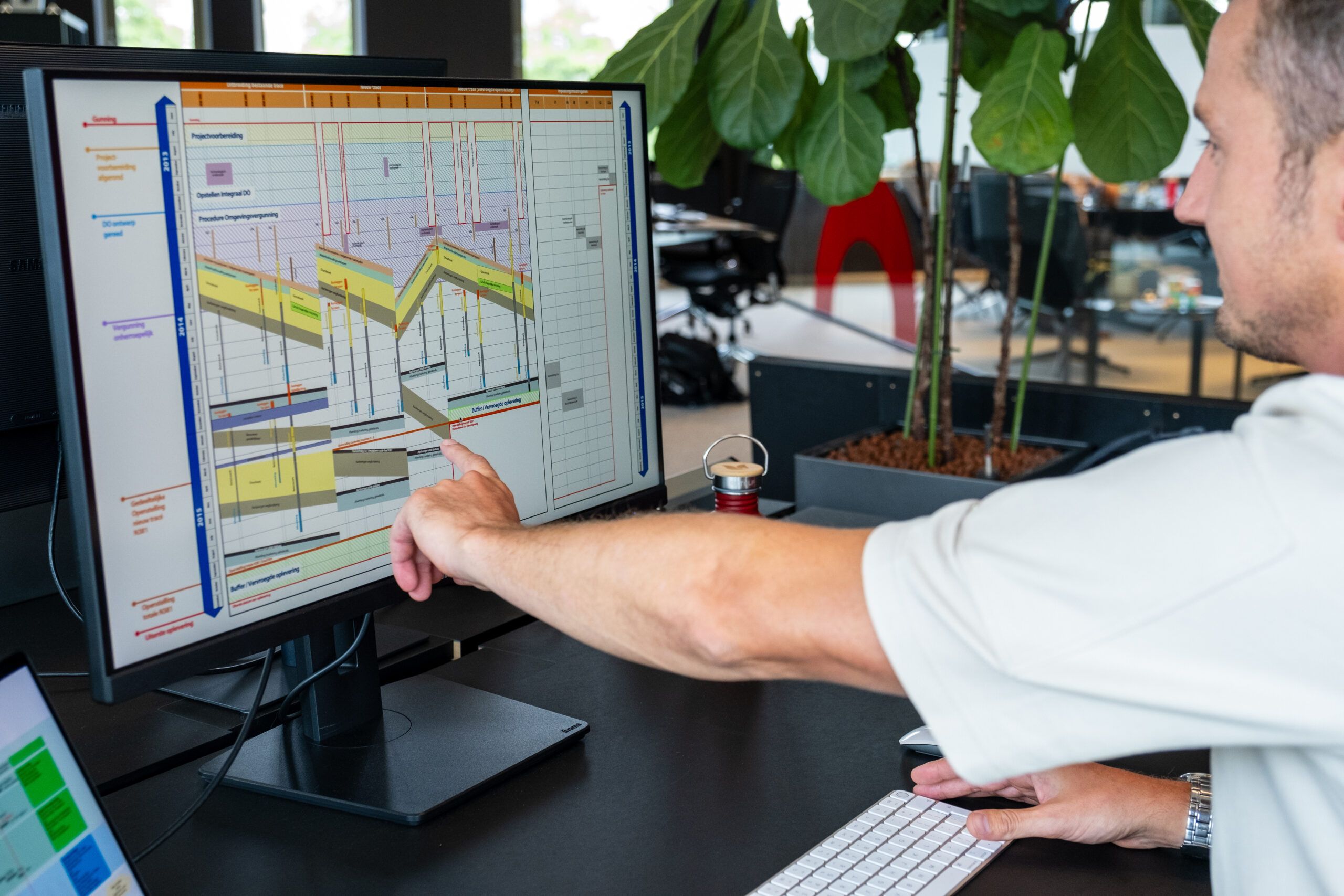

Een tijd‑wegdiagram is een compacte visualisatie van de projectplanning waarin tijd wordt gekoppeld aan geografische locatie. In één overzicht zie je wanneer én waar werkzaamheden plaatsvinden. Dat maakt het diagram bijzonder geschikt voor projecten met veel faseringen, bouwstromen of ruimtelijke afhankelijkheden.

Doordat het tijd‑wegdiagram is gekoppeld aan planningssoftware, beweegt het mee met de actualiteit. Wijzigingen in de planning worden direct zichtbaar in het diagram. Zo zie je in één oogopslag:

• wat de impact is van voortgang of vertraging
• waar kansen ontstaan
• waar knelpunten dreigen

In vergelijking met uitgebreide balkenplanningen of Gantt‑charts – vaak bestaande uit meerdere pagina’s – is het tijd‑wegdiagram compact, visueel en eenduidig. Dat voorkomt interpretatieverschillen over gebiedsbeslag, volgorde en uitvoerbaarheid.

Begrijpelijk voor alle stakeholders

Een groot voordeel van het tijd‑wegdiagram is de leesbaarheid. Ook stakeholders die geen planner zijn, kunnen de voortgang eenvoudig volgen. Denk aan:

• uitvoerings‑ en werkvoorbereiders
• omgevingsmanagers
• projectdirecties
• opdrachtgevers

Het diagram leent zich bovendien uitstekend om fysiek op te hangen in de projectruimte. Dat vergroot transparantie en stimuleert samenwerking. Doordat disciplines inzicht krijgen in elkaars werkzaamheden, ontstaat meer begrip voor keuzes in de planning en minder eiland-denken. Dat is essentieel voor draagvlak en een soepel verlopend project.

Wanneer is een tijd‑wegdiagram geschikt?

Het tijd‑wegdiagram wordt veel toegepast in civiele en infrastructurele projecten, zoals:

• dijkversterkingen
• wegen‑ en tunnelbouw
• spoor‑ en mobiliteitsprojecten

Bij complexe infraprojecten met meerdere bouwstromen biedt het diagram helder inzicht in logistiek en fasering. Maar de toepasbaarheid gaat verder. Ook bij andere projecten – zoals verhuistrajecten, utiliteitsbouw of zelfs scheepsbouw – kan het tijd‑wegdiagram waarde toevoegen.

Daarnaast is het een krachtig hulpmiddel in tenders. Een goed opgebouwd tijd‑wegdiagram maakt in één oogopslag duidelijk hoe de planning is bedacht en uitgevoerd, wat regelmatig bijdraagt aan vertrouwen en uiteindelijk aan gunning.

Zo pak je het opzetten aan

Een effectief tijd‑wegdiagram begint niet bij software, maar bij de vraag: wat wil je laten zien en voor wie? Een beproefde aanpak bestaat uit de volgende stappen:

1. Inventariseer de behoefte
   Bepaal het doel en de doelgroep. Is het diagram bedoeld voor uitvoering, management of omgeving?
2. Zet het raamwerk op
   Gebruik een overzichtsplaatje van het project en verdeel het werk in herkenbare delen, zoals werkvakken of deelprojecten.
3. Werk samen met de uitvoering
   Maak afspraken met werkvoorbereiders en codeer activiteiten zorgvuldig, bijvoorbeeld met kleuren, arceringen en symbolen.
4. Koppel aan planningssoftware
   Door een koppeling met tools zoals Turbo‑Chart blijft het diagram automatisch actueel.
5. Evalueer en verbeter
   Bekijk het resultaat samen met projectleiding en stel bij waar nodig.
6. Borg actualisatie
   Maak afspraken over hoe vaak het diagram wordt geüpdatet en besproken.

Houd altijd de doelgroep voor ogen

De kracht van het tijd‑wegdiagram zit in het juiste detailniveau. Te veel detail maakt het onleesbaar, te weinig detail maakt het stuurloos. Voor de uitvoering kan het relevant zijn om bijvoorbeeld de positie van machines te tonen, terwijl voor omwonenden juist globale fases en hinderperiodes belangrijk zijn.

Daarom geldt: pas het diagram aan op de gebruiker, niet andersom.

Borging en draagvlak in de organisatie

Een tijd‑wegdiagram is pas effectief als het ook daadwerkelijk wordt gebruikt. Draagvlak ontstaat door het diagram samen te maken. Betrek werkvoorbereiders, projectcoördinatoren en planners vanaf het begin. Zo wordt het een gedeeld product in plaats van een ‘tool van de planner’.

In organisaties waar tijd‑wegdiagrammen nog onbekend zijn, kan een eenvoudige eerste opzet in bijvoorbeeld Excel helpen om het concept uit te leggen en vertrouwen op te bouwen.

Waarde voor uitvoerder én opdrachtgever

Het tijd‑wegdiagram helpt uitvoerende teams om conflicten in bouwstromen vroegtijdig te signaleren. Voor planners en projectleiders werkt het als kwaliteitscontrole: klopt de logica van de planning ook visueel?

Voor opdrachtgevers en omgevingsmanagers biedt het inzicht in momenten waarop juist níet wordt gewerkt. Dat kan kansen opleveren, bijvoorbeeld voor tijdelijk gebruik van bouwterreinen of het beperken van hinder.

De juiste softwarekeuze

Voor het maken van tijd‑wegdiagrammen zijn verschillende tools beschikbaar:

• Excel: laagdrempelig, maar zonder automatische koppelingen
• Tilos: zeer uitgebreid, maar complex in gebruik
• Turbo‑Chart: een praktische middenweg met directe koppeling naar de planning

Welke tool het meest geschikt is, hangt af van de context, gebruikers en gewenste diepgang.

Blijvende waarde binnen projectbeheersing

Hoewel 4D‑planning en andere geavanceerde visualisatietechnieken zich blijven ontwikkelen, behoudt het tijd‑wegdiagram zijn kracht. Juist door de eenvoud, tastbaarheid en leesbaarheid blijft het een waardevol instrument binnen projectbeheersing.

Bij EIFFEL Project Controls zetten we tijd‑wegdiagrammen in als onderdeel van een bredere, integrale aanpak van planning en projectbeheersing. Niet als doel op zich, maar als middel om samenwerking, begrip en voorspelbaarheid te vergroten.
